NE 555定时器的简单金属探测器电路

在本教程中，我将向您展示如何使用较少的组件制作一个简单的金属探测器电路，这是一个非常重要的设备，用于在机场/购物中心、酒店等检查人员、行李或包，以确保特定的人员未携带任何金属，如枪支、炸弹或任何其他金属类型的设备。金属探测器有多种类型，例如手持式金属探测器、步行式金属探测器和地面搜索金属探测器。使用作为设备主要部分的线圈可以轻松创建金属探测器。在这个项目中，我们将使用555 定时器 IC制作一个简单的地面搜索金属探测器。

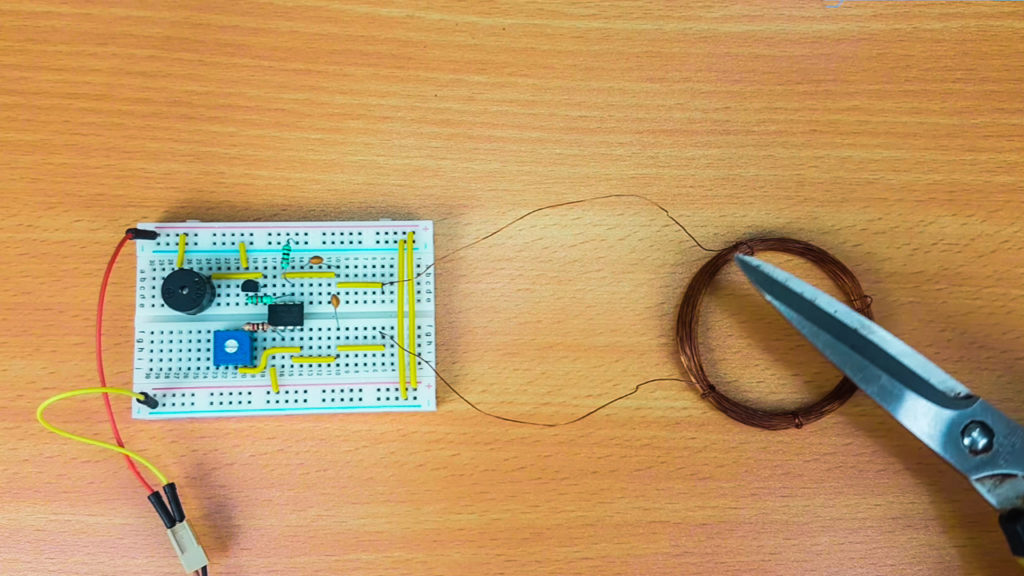

项目

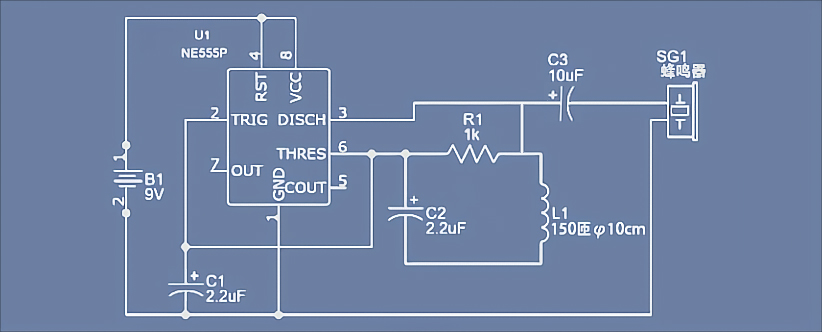

电路原理图

所需组件

• 555定时器IC
• 47KΩ电阻
• 2.2 µF/25V 电解电容器
• 10uF/25V电解电容
• 蜂鸣器
• 170 匝 10 厘米直径线圈
• 9V电池

电路连接

电路图显示了金属探测器电路的所有连接。这里的 555 定时器 IC 用于创建方波频率，并生成人类可听到的频率的脉冲。引脚 2 和引脚 1 之间的电容为 2.2 uF/25V，可产生音频频率。

在电路中，我们可以看到由47KΩ电阻、2.2μF/25V电容和由150匝铜线圈组成的电感组成的RLC电路。该RLC电路是该金属探测器装置的主要部分。

在输出脚3与RLC电路的连接处连接有一个10uF/25V的小电容，其阳极部分连接有一个小蜂鸣器，形成输出可听声音。

金属探测器工作原理

这里，电感器的线圈是空芯的，因此当线圈附近放置金属物时，金属物充当空芯电感器的磁芯。然后线圈的电感发生很大变化。随着线圈电感的突然变化，与金属物体相比，RLC 电路的整体电抗或阻抗会发生一定程度的变化。

首先，当没有金属物体时，来自设备的信号会发出可听见的声音。现在，随着 RLC 电路周围电抗的变化，发送到蜂鸣器的信号将与第一个信号不同。

因此，当线圈附近有金属物体时，RLC电路的阻抗会发生变化，同时蜂鸣器发出的信号也会发生变化。

金属探测器的应用

这种简单的金属探测器设备可用于识别铁、金、银等金属。

它可以用作安全系统，检测商场、机场、银行等场所任何人携带的任何类型的非法武器或金属武器。
