2000米调频发射机

项目目的：

在这个项目中，我们学习如何创建一个高范围 FM 发射器，其范围为 2 公里 (2KM) 半径。这基本上是一个简单的 DIY 爱好电路，您可以在家里使用最少的组件进行尝试。开始构建这款高范围 FM 发射机，看看您的输出如何。

描述：
借助匹配的天线，此处所示的 FM 发射器电路可以将信号发射到最远 2 公里的范围。晶体管 Q1 和 Q2 构成经典的高灵敏度前置放大器级。待传输的音频信号通过电容C2耦合至Q1的基极。R1、R3、R4、R6、R5 和 R9 是由 Q1 和 Q2 组成的前置放大器级的偏置电阻。晶体管 Q3 执行振荡器、混频器和最终功率放大器的集体工作。C9 和 L1 形成振荡电路，这对于产生振荡至关重要。电感器 L2 将 FM 信号耦合到天线。

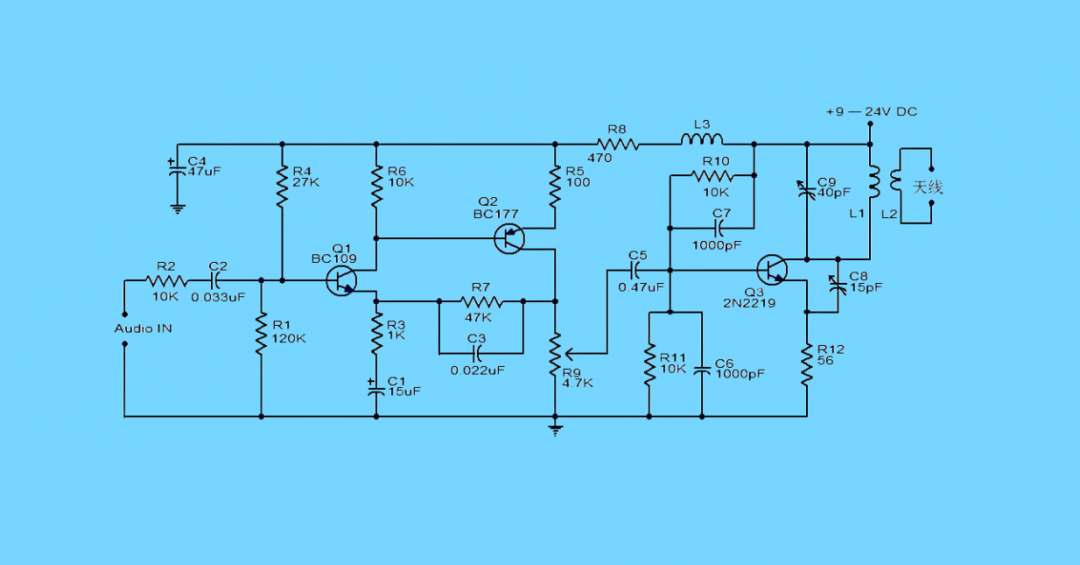

电路原理图：

重点提要：

• 将电路组装在优质 PCB 上。
• 该电路可由 9 至 24V DC 之间的任何电源供电。
• 电感器L3可以是VK220J型RFC。
• 对于 L1，在直径 10mm 的塑料线圈架上绕 3 匝 1mm 漆包铜线。在同一芯上，在 L1 附近绕 2 匝 1 毫米漆包铜线，即为 L2。
• 频率可以通过改变C9来调节。
• R9可用于调节增益。
• 为了获得最佳性能，还必须调整 C8 的值。
• 使用电池为电路供电可以减少噪声。
