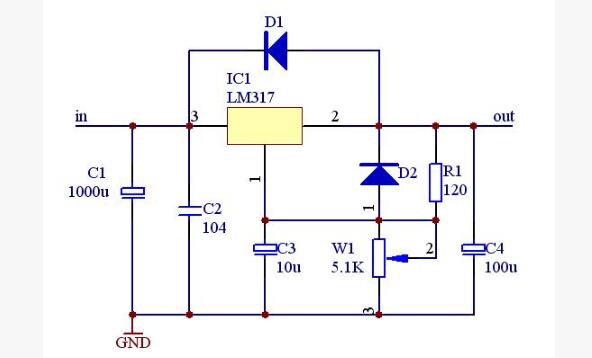

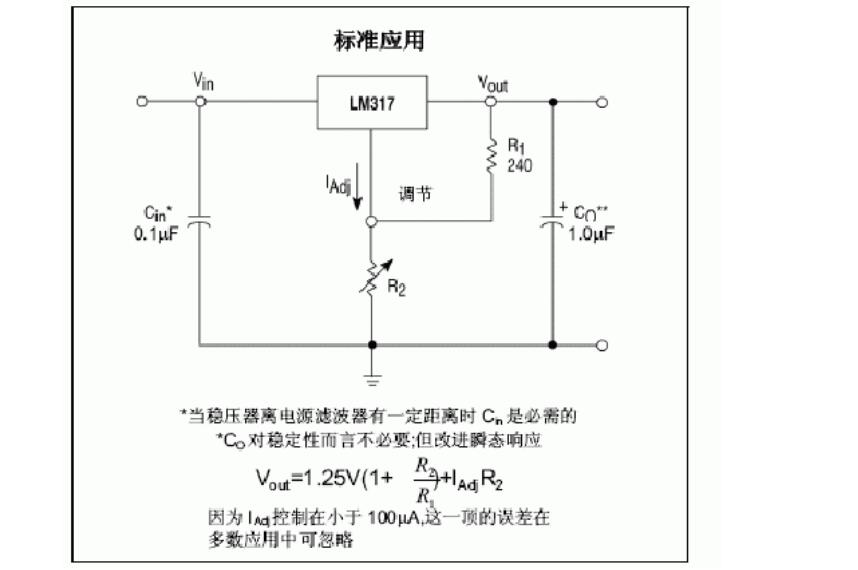

电压稳压器lm317应用电路图一：

这个电路是LM317最基本的应用电路，在使用的过程中要注意最小压差不得小于4V和最大压差不得大于37V，小于4V电路将不工作，大于37V将导致集成电路的损坏。

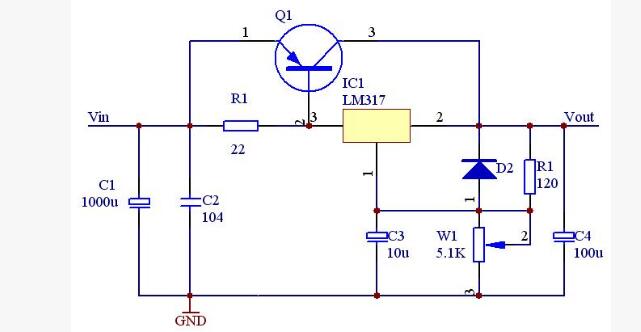

　　电压稳压器lm317应用电路图二：

在需要使用大电流的情况下可用大功率管对电路进行扩流，这个电路是使用PNP型大功率三极管对LM317进行扩流。

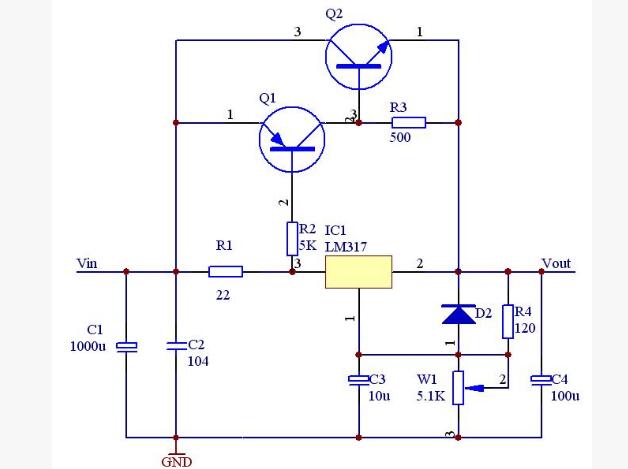

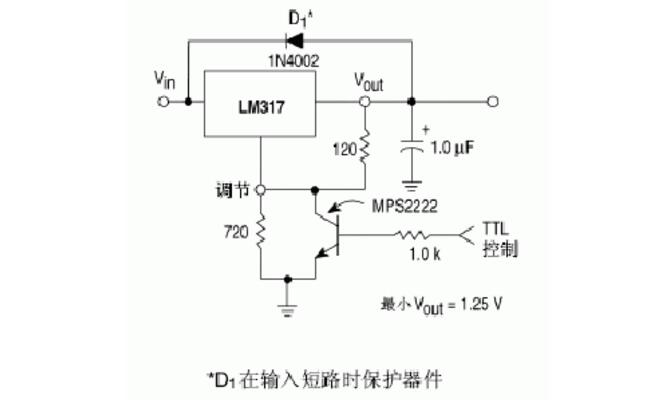

　　电压稳压器lm317应用电路图三：

这个电路是使用NPN型大功率三极管进行扩流，效果很好，我曾经将电流扩到5A，电路仍然工作稳定。

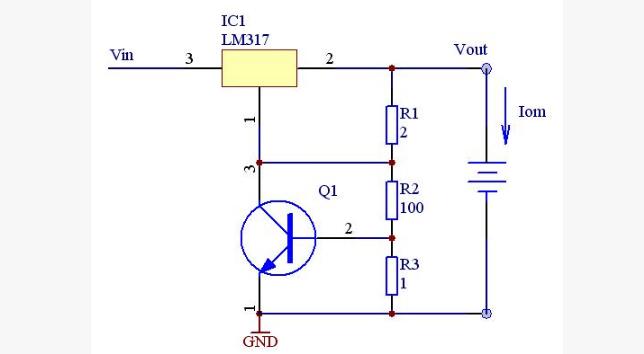

　　电压稳压器lm317应用电路图四：

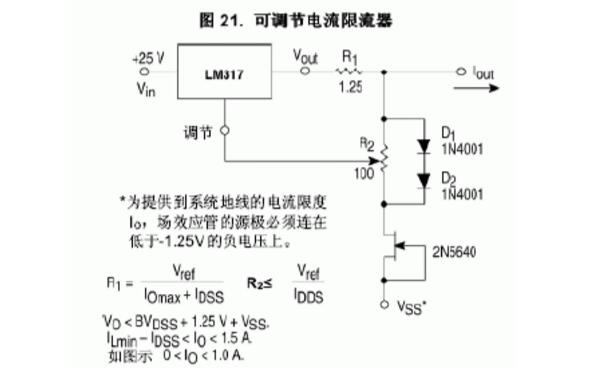

具有限流保护的充电电路Iom=0.6/1=0.6A，调整R3可调整充电电流。

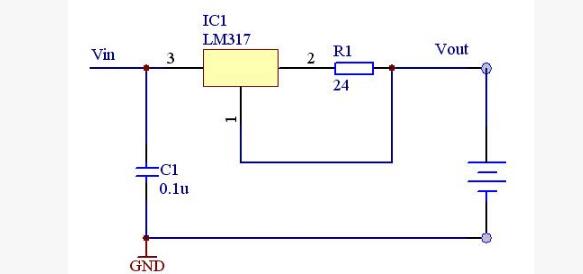

　　电压稳压器lm317应用电路图五：

恒流电池充电电路。Io=1.25/24=52mA　改变电阻R1的数值，可提供不同的充电电流。

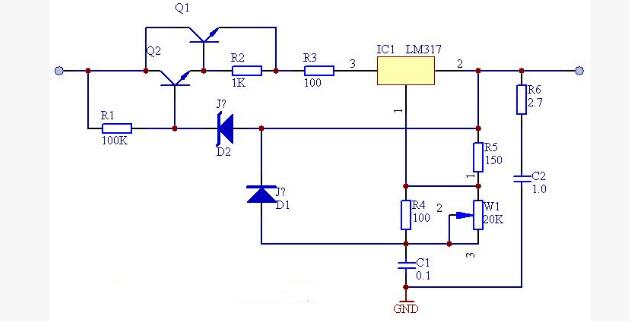

　　电压稳压器lm317应用电路图六：

高稳定度的集成稳压电路。

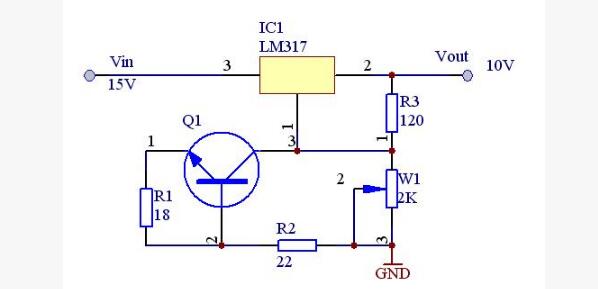

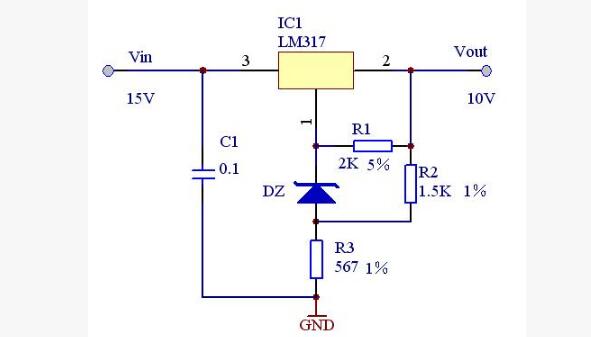

　　电压稳压器lm317应用电路图七：

高精度高稳定性的+10V稳压电源电路。

　　电压稳压器lm317应用电路图八：

1.25～160连续可调的集成稳压电源。

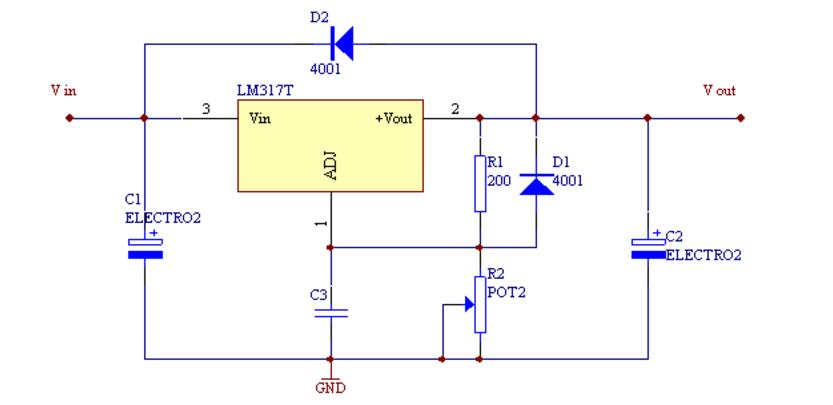

　　电压稳压器lm317应用电路图九：

Im317可调稳压电路图图LM317是普通的可调集成稳压器，最大输出电流为2.2A，输出电压范围为1.25~~37V。电路图如下：

1，2脚之间为1.25V电压基准。为保证稳压器的输出性能R1应小于240欧姆。改变R2阻值即可调整稳压电压值。D1，D2用于保护LM317。

　　电压稳压器lm317应用电路图十：
